התחברו אליבריקסקאד 2021 כבר כאן! צוות RVM יצא לבדוק מה חדש בגרסה החדשה
למי שבמקרה עוד לא יצא להכיר, BricsCAD היא תוכנת שרטוט איכותית ומתקדמת, תואמת לפורמט של תוכנת AutoCAD® במחיר המתאים לכל כיס. מיועדת לעוסקים בענף הבניה, מתכננים, אדריכלים, מהנדסים, מודדים, קבלנים ומעצבים
זמן לימוד קצר וממשק משתמש מוכר.
קבצי בריקסקד הם בפורמט dwg בדומה לתוכנת AutoCAD®. ניתן לעבוד במשרד על אותם פרוייקטים ולשתף פעולה כשחלק מהעמדות עם AutoCAD® וחלק עם BricsCAD בריקסקאד מאפשרת תכנון מודלים דו ותלת ממדיים וכן עבודה במודל BIM
בחודש נובמבר האחרון שוחררה הגרסה החדשה והעדכנית ביותר של התוכנה -BricsCAD 2021 - ויחד איתה חידושים ושיפורים רבים שהופכים את עבודת השרטוט ליעילה ומהירה מאי פעם.
חשוב לציין שבמקביל לשחרור הגרסה החדשה, הודיעה חברת Bricsys, מפתחת ה-BricsCAD, על סיום התמיכה (End of Life) בגרסאות הוותיקות משנת 2013 וישנות יותר. לכן, אם אתם עדיין משתמשים בגרסאות משנים אלה, פנו אלינו ונדאג למצוא לכם את הפתרון הטוב ביותר עבורכם.
לכבוד שחרור הגרסה החדשה, צוות RVM ערך סקירה של החידושים והעדכונים הבולטים ביותר בתוכנת ה BricsCAD:
בלוק פרמטרי - אלטרנטיבה טובה יותר לבלוקים דינמיים
בלוקים פרמטריים פועלים בדו-מימד ובתלת-מימד ומספקים גיאומטריה הניתנת לשימוש חוזר שניתן להגדיר פעם אחת ולהשתמש בהם שוב ושוב, במספר גדלים, מצבי נראות וכיוונים. ניתן לערוך בלוקים פרמטריים, לאחר ההכנסה, באמצעות החלונית Properties.
בנוסף, ב-BricsCAD V21 נוספו כלים ייעודים לעריכת בלוקים.
AutoConstrain
הפקודה החדשה והעוצמתית AutoConstrain מאפשרת לנו בלחיצה כפתור אחת בלבד לייצר בלוק פרמטרי - בלוק עם מספר משתנים של גודל.
Parametric Blockify
ParametricBlockify נוסף לפקודה הנוכחית BLOCKIFY כדי ליצור בלוקים פרמטריים באופן אוטומטי.
SetByLayer
הפקודה החדשה SetByLayer מאפשרת לך להגדיר את צבע הבלוקים לפי שכבה.
Copy Array
בפקודה Copy נוסף אפשרות לעשות Array – העתקת האובייקט מספר פעמים לפי מרחק.
Layers

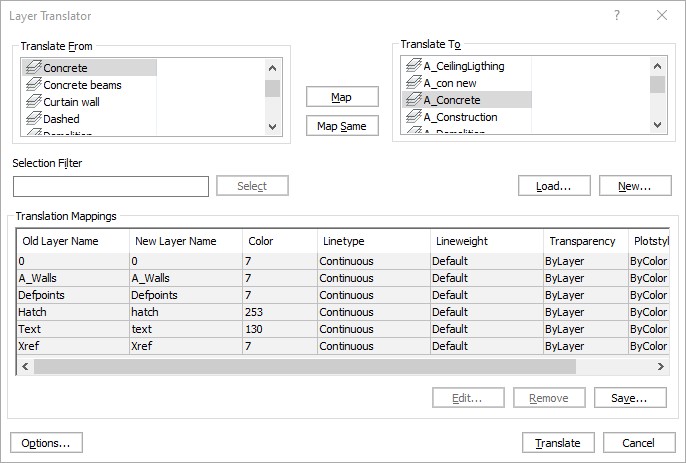

הפקודה LayTrans מאפשרת לייבא שכבות מקובץ שרטוט אחר ולהחליף את השכבות בשרטוט הנוכחי, ניתן להחליף לשכבות אחרות גם אם השכבות לא באותו שם, כמו כן ניתן להגדיר קובץ הגדרות של החלפת שכבות ישנות בחדשות על מנת שלא נצטרך להגדיר כל פעם מחדש. ככה שאם אתם מקבלים תוכנית של יועץ תוכלו בלחיצת כפתור לעבור לעבוד בשכבות שלכם.
Move Guided

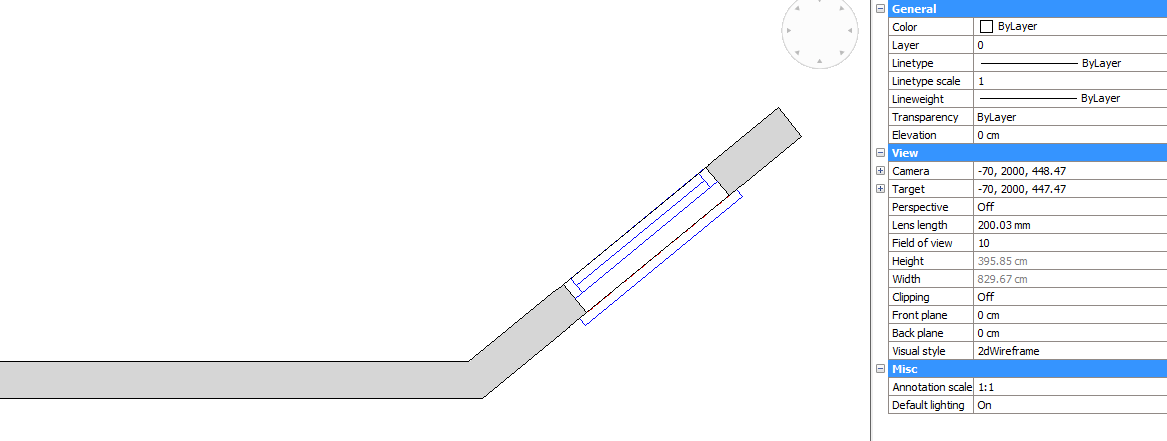

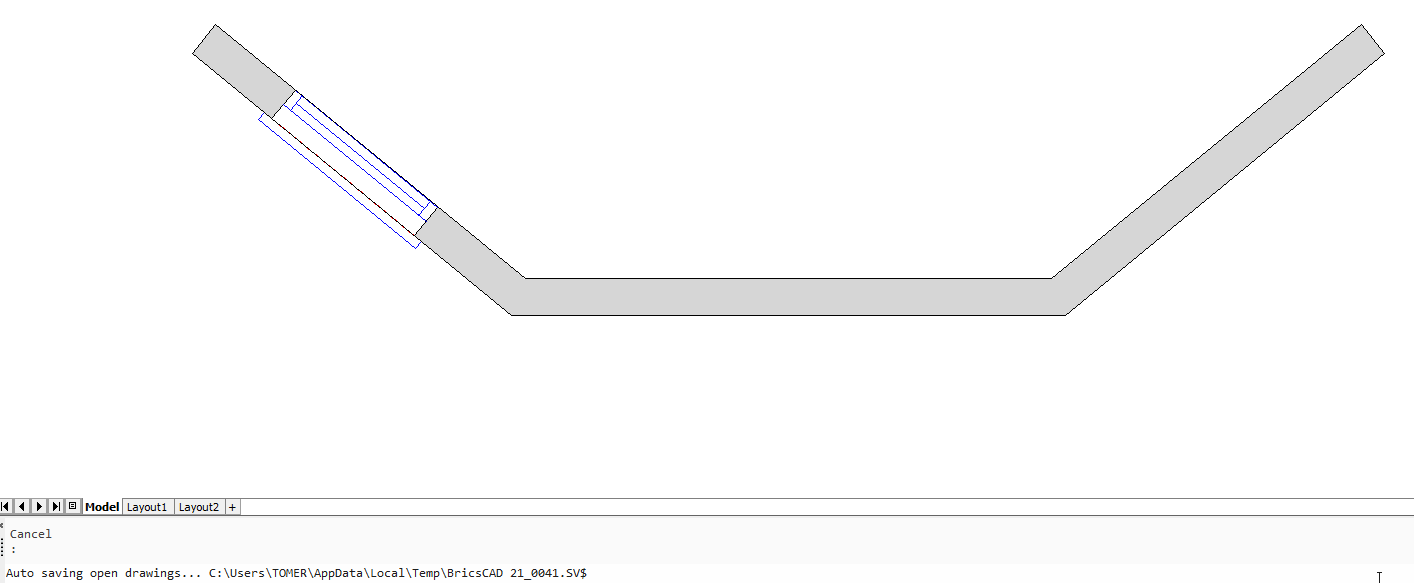

Move Guided הוא כלי חכם להעברת אובייקטים בצורה חכמה, אשר מתבסס על זיהוי אובייקטים זהים. לדוגמה אם נרצה להזיז בלוק של דלת או חלון, במקום להזיז את הדלת ולחתוך את הקירות ואז להשלים את הקווים של הקיר, הכלי יודע להעביר את הדלת לחתוך במקום המתאים ולהשלים את הקווים בקיר שהיה ממוקם בו החלון.
מבוסס על הפקודה Copy Guided מבריקסקאד 20.
Healing tools
Simplify
הפקודה Simplify נועדה לפשט אובייקטים כמו polylines שמורכבים מהמון קווים קטנים, הפקודה פשוט מסירה vertices (נקודות שבירה בpolyline ) לא נחוצים מבלי לשנות את הצורה ובכך מקטינה משמעותית את גודל הקובץ ומשפרת משמעותית את אופן הפעולה בשרטוטים מורכבים.
Optimize

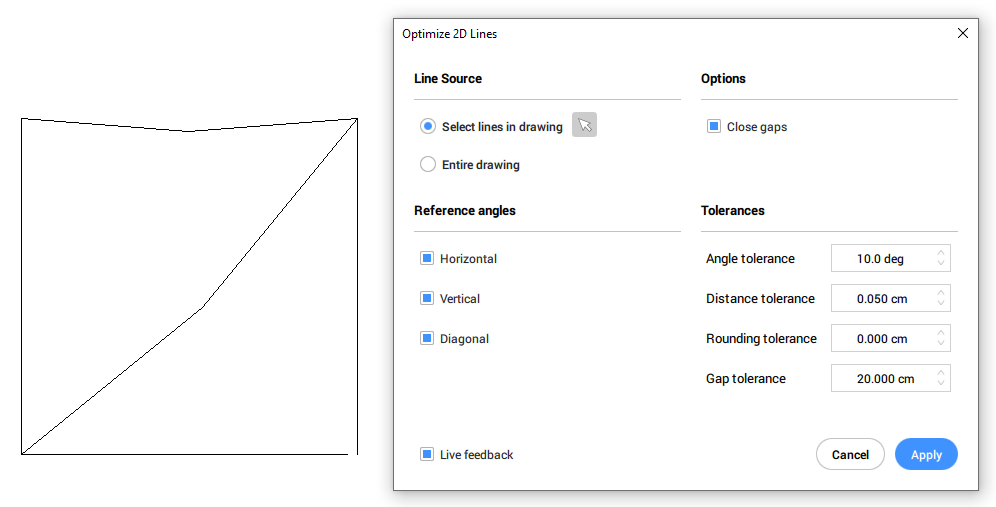

הפקודה החדשה Optimize, מתקנת שגיאות בשרטוט כמו למשל: קווים שבורים, רווחים בין קווים או קווים שהם לא ב 90 מעלות.
History
תכונה חדשה ומגניבה נוספת עבור BricsCAD V21 היא מאפיין ההיסטוריה לכל אובייקט. כעת ניתן לעשות undo לאובייקט ספציפי גם אם המשכנו לבצע מספר פקודות אחר כך, ככה שלא נצטרך ללחוץ מספר פעמים Ctrl+Z ונצטרך לבטל את הפקודות האחרונות שביצענו.
Text

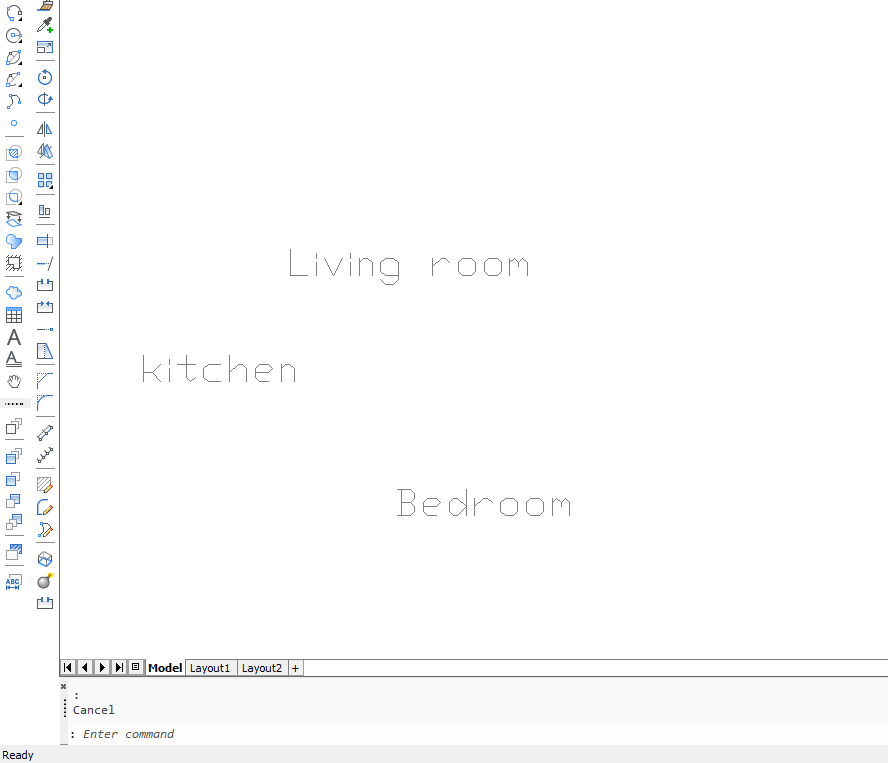

הפקודה החדשה CombineText מאפשרת לשלב מספר טקסטים ל Mtext אחד.
Import and export
פורמטים חדשים של ייבוא וייצוא.

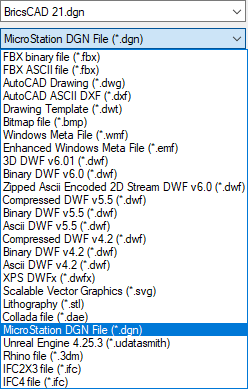

ייצוא PDF בתלת-מימד ובנוסף, ניתן כעת לייצא לפורמט DGN.
Performance
ישנם גם שיפורי ביצועים נהדרים עבור BricsCAD V21.
כעת תוכל להציג תצוגה מקדימה של תמונות תוך כדי הזזת התצוגה בשרטוט. תחילת העבודה עם שרטוטים גדולים היא גם הרבה יותר מהירה, זאת מכיוון ש-Xrefs נטענים כעת ברקע, ומאפשרים לכם להתחיל לעבוד על שרטוט מבלי לחכות שהכל יטען.
סרטון הדגמה: החידושים בבריקסקאד 2021
