לקוחות יקרים,
יש לנו עדכון משמח במיוחד עבורכם.
אנחנו שמחים לבשר כי חטיבת תים קאד (תים תוכנה) מקבוצת מלם תים, רכשה מחברת RVM את האפליקציות הבאות לאוטוקאד ורוויט:
איך זה משפיע עליכם? ריכזנו כאן את כל המידע
____________________________________________________________
האפליקציה המקצועית לחישוב שטחים אדריכלי ברוויט להגשה מבית אר.וי.אם חוסכת עבודה מיותרת, מייצרת אחידות ומונעת תקלות. היא מיועדת ליצירת גיליון חישובים והגדרות שטחים ליצירת קבצים להגשה מקוונת במערכת רישוי מקוון בקלות, במהירות וביעילות.
בעזרת אפליקציית חישוב שטחים ברוויט ניתן לבצע במהירות ובאופן אוטומטי:
• יצירת גיליון להגשה
• חישוב והגדרת שטחים לכל קומה
• חישוב והגדרת שטחים למספר רב של בניינים
• הגדרת קומות טיפוסיות
• ייבוא נתונים מ-Auto Area
• ייבוא נתונים מ-Area Plan
• גיליון חישוב שטחים – סיכומי ביניים של הקומות כולל הגדרות שטחים
ממשק המשתמש:

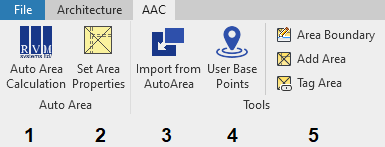

סרגל ה-Ribbon:
1. פתיחת תפריט חישוב שטחים
2. הגדרת מספר שטחים לאותה קטגוריה
3. העברת נתונים מחישוב שטחים אחר
4. הכנסת קואורדינטות X,Y
5. יצירת שטחים והכנסת תגים

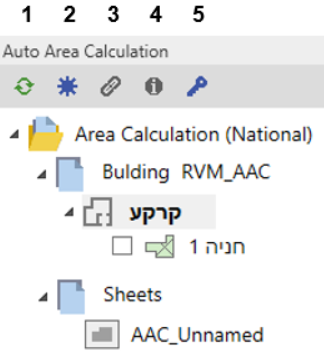

תפריט חישוב שטחים:
1. רענון
2. הגדרות פרויקט (Settings)
3. קישור לאתר RVM
4. אודות
5. הכנסת רישיון
השלבים ליצירת קבצים להגשה מקוונת:
1. הגדרת מאפייני הפרויקט
לחיצה על כפתור ה-Settings
בתפריט Auto Area Calculation
2. יצירת תכנית קומה לחישוב והגדרת שטחים
לחיצה על כפתור ימיני בעכבר על 'Building'
ובחירה ב-'Add Floor Plan'
3. יצירת גבולות שטחים כולל תגים

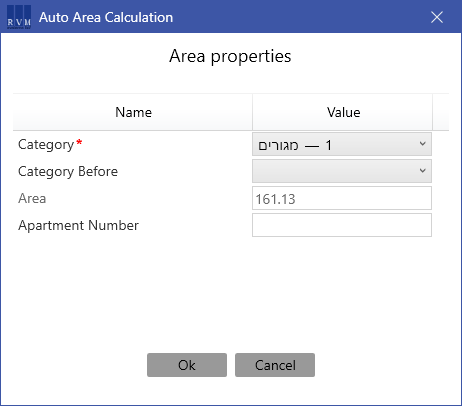

4. הגדרת שטחים על פי הרשות המיועדת
לחיצה על הכפתור הימני בעכבר על שם השטח
ובחירה ב- 'Area properties'

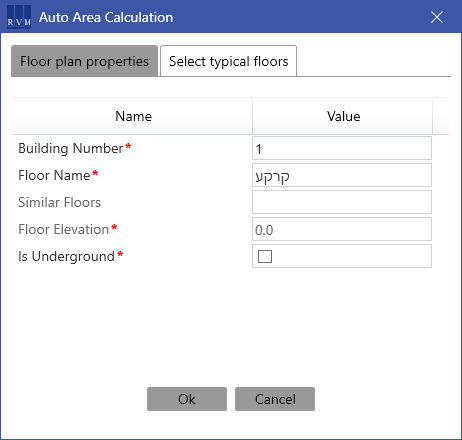

5. הגדרת קומה
לחיצה על הכפתור הימני על שם הקומה
ובחירה ב-'Floor plan properties'
6. הגדרת בניין – הגדרת שם ומספר בניין
לחיצה על הכפתור הימני על שם הבניין
ובחירה ב-'Building properties'
7. גיליון חישוב שטחים (לא חובה)
סיכומי ביניים של הקומות כולל הגדרות שטחים
לחיצה על הכפתור הימני בעכבר על 'Area Schedule' ובחירה ב-'Add Area Schedule'
8. יצירת גיליון
לחיצה על הכפתור הימני בעכבר על 'Sheets' ובחירה ב-'Add Sheet'
9. ייצוא לרובוט - 3 קבצים:
• Dwfx – קובץ גיליון ראשי (ניתן לצפות בקובץ זה בעזרת תוכנת Design Review)
• Dxf – קובץ אוטוקאד עם סכמת חישובי שטחים
• Dat – קובץ טקסט שמכיל קנ"מ (לעיריית ת"א אין צורך בקובץ זה)
לחיצה על הכפתור הימני בעכבר על שם הגיליון ובחירה ב-'Export to AutoCAD'
שלבים להגשה למערכת רישוי מקוון ברוויט:
